Der Diagrammtyp Globe3d stellt gewichtete Verbindungen zwischen zwei Zielen auf einem dreidimensionalen Globus dar.
|
Hinweis: Für diese Funktion muss die sog. Hardwarebeschleunigung vorhanden und dem Betriebssystem aktiviert sein. |
Inhalt des Kapitels
Mittels Globe3d Diagramm lassen sich schnell Zusammenhänge zwischen unterschiedlichen Datensätzen erkennen, genauer erfolgt eine Visualisierung der Verbindungen zwischen Datensätzen.
Die Stärke der Verbindungen lässt dabei Rückschlüsse auf die Gewichtung der jeweiligen Verbindung zu.

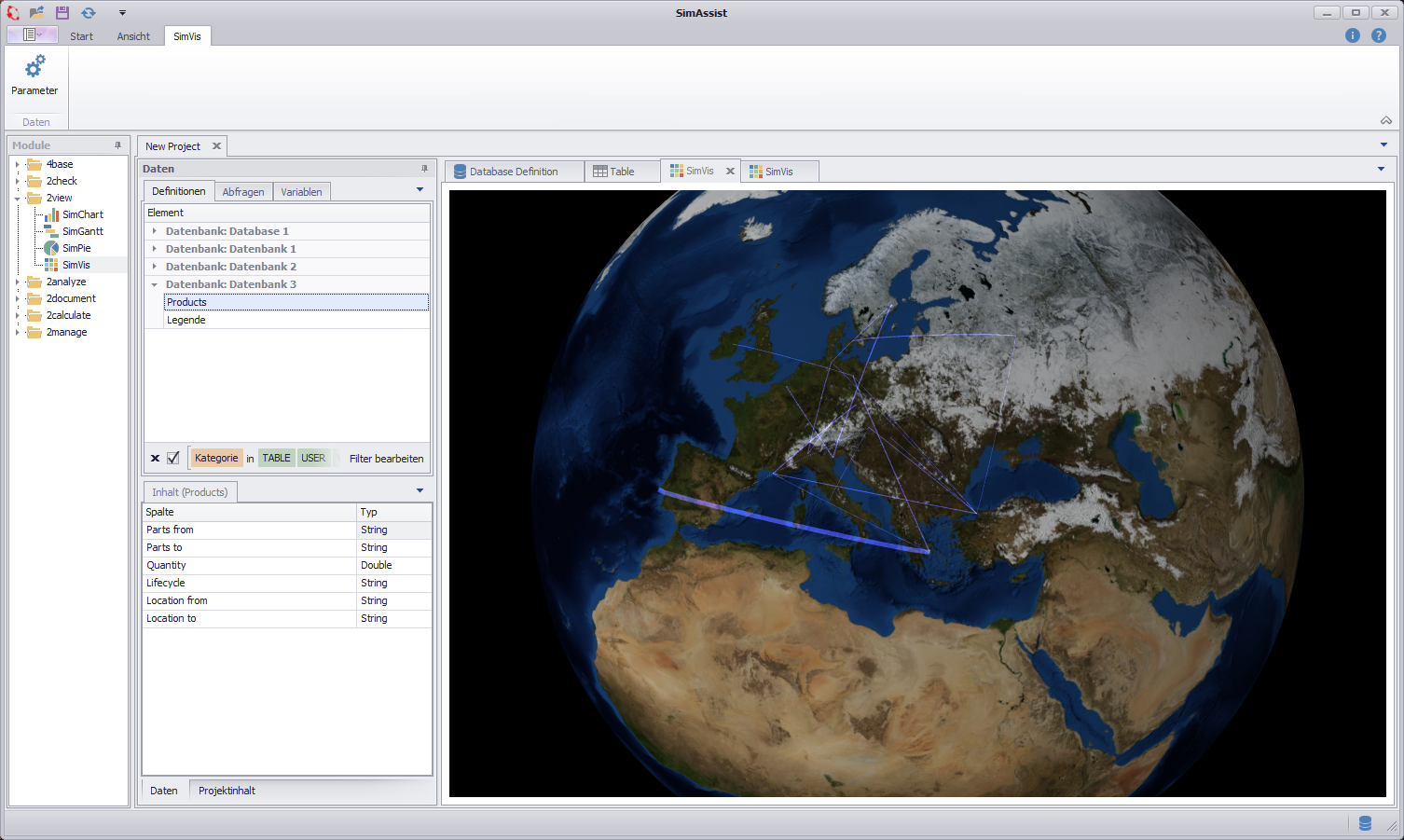

Abbildung 1 zeigt ein durch SimVis erzeugtes Globe3d Diagramm. Deutlich zu erkennen sind die unterschiedlichen Datensätze, zwischen denen Verbindungen existieren.
Abbildung 1 - Globe3d Übersicht
Wichtig ist, wie Sie die einzelnen Spalten Ihrer Datenquelle auf die verschiedenen Knotenpunkte verteilen – dies beeinflusst direkt die Visualisierung.
•Start: Der Bereich Start nimmt diejenigen Werte auf, von denen Verbindungen ausgehen.
•Ziel: Der Bereich Ziel gibt an, zu welchen Werten die Verbindungen führen.
•Wert: Der Bereich Wert ist für die Gewichtung zuständig, sprich die numerischen Werte der Spalte im Bereich Wert legen die Dimension der zugehörigen Verbindung fest.
|
Hinweis: Die Spalten für die Knotenpunkte Start und Ziel müssen existierende Städtenamen im Datentyp String beinhalten. |
Abbildung 2 - Knotenpunkte Globe3d
Sobald Sie die Spalten auf die unterschiedlichen Knotenpunkte verteilt haben, können Sie mittels Klick auf den Button OK oder Anwenden das Diagramm erstellen.

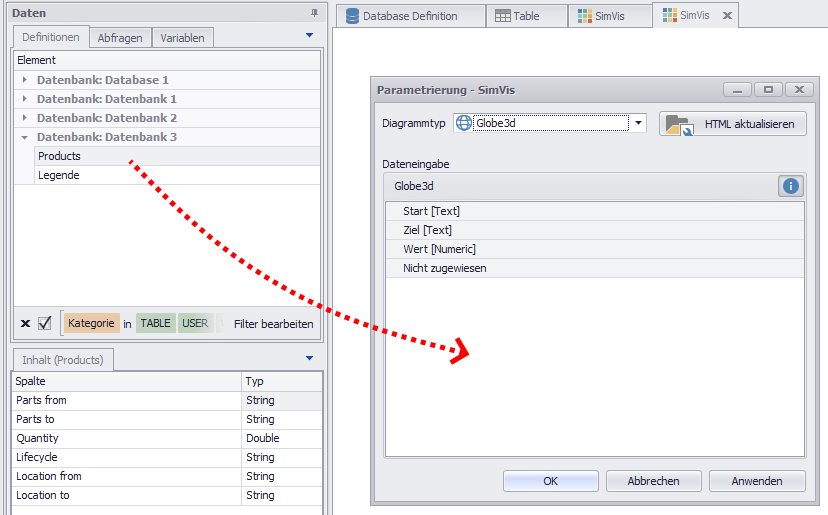

Abbildung 3 - Daten anbinden |

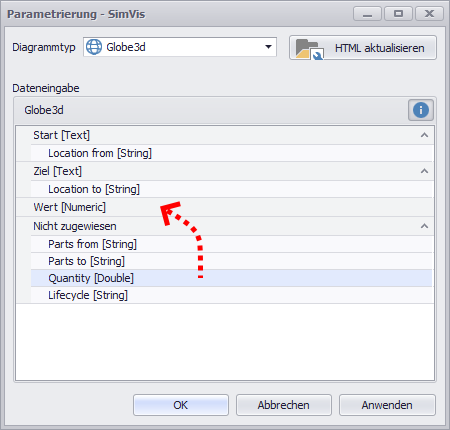

Abbildung 4 - Spalten verteilen |
Das Plugin bestimmt anhand einer internen Datenbank für jede Stadt den Längen- und Breitengrad. Das Plugin zeichnet eine Verbindungslinie auf dem Globus zwischen der Start- und der Ziel-Stadt.
Die interne Datenbank, die für das Globe3d Diagramm verwendet wird, basiert auf der Geonames Datenbank (Lizenz CC) von Städten mit mehr als 1000 Einwohnern.
|
Hinweis: Wird eine der Städte (Start oder Ziel) nicht in der internen Datenbank gefunden, wird die Verbindung nicht gezeichnet. Gibt es mehrere Städte mit dem gleichen Namen, wird die erste gefundene Stadt verwendet. |
Die Einträge in der Spalte für die Knotenpunkte Start und Ziel können in der Regel in mehreren Sprachen gefunden werden.
Nachfolgend sind Sprachen aufgelistet, worüber die Stadt Hanau in der Datenbank gefunden werden kann:
•Chanaou
•Hanau
•Hanau am Main
•Khanau
•hanau
•hanaw
•hanw
•Χάναου
•Ханау
•هانو,هَانَو,
•ハーナウ
