Hinweis

In den allgemeinen Optionen von SimAssist unter Anwendung - Ansicht kann eine Standardfarbpalette hinterlegen werden.

Über den Button mit den drei Punkten am Ende der Zeile kann der Farbeditor geöffnet werden.

Button

Erklärung

Der Haken in der Checkbox Extrapolieren ist standardmäßig gesetzt.

Diese Option ist dafür zuständig, dass automatisch ein hellerer Farbton der ersten Farbe der Farbpalette verwendet wird, sobald alle Farben einmal verwendet wurden.

Dieser Fall tritt auf, wenn mehr Elemente eingefärbt werden sollen, als Farben in der Farbpalette vorhanden sind.

Durch Entfernen des Hakens kann diese Funktion deaktiviert werden. Dadurch wird der Farbton bei erneutem Verwenden nicht automatisch geändert.

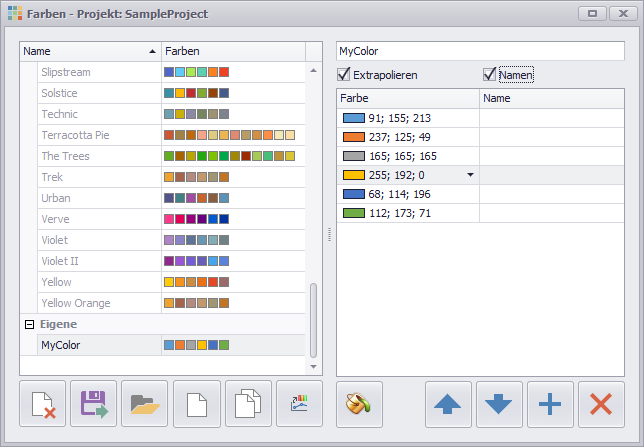

Das Aktivieren der Checkbox Namen blendet eine neue Spalte in der Liste der Farben der ausgewählten Farbpalette ein (vgl. Abbildung 2).

Jetzt kann für jede Farbe der Palette ein Name vergeben werden. Stimmt dieser (exakt) mit dem Namen einer vorhandenen Reihe im Diagramm überein, wird die Farbe an diese Reihe gekoppelt.

Abbildung 2 - Checkbox Namen aktiv

Löscht das/die aktuell selektierte(n), selbst erstellte(n) Farbschema(ta) aus der Liste Eigene

Exportiert das/die aktuell selektierte(n), selbst erstellte(n) Farbschema(ta) aus der Liste Eigene

Importiert ein neues Farbschema und fügt es der Liste Eigene hinzu, die folgenden Dateien werden für den Import von Farbpaletten unterstützt:

[Standard] Export aus dem SimAssist Farbverwaltungsdialog der Pivot Diagrammkomponente (z.B. SimChart)

<Palettes>

  <Palette Name="Flow">

    <PaletteEntry Color="#0F6FC6" Color2="#0A4E8B" />

    <PaletteEntry Color="#A5C249" Color2="#768C2F" />

  </Palette>

</Palettes>

Export aus dem Farbverwaltungsdialog des SimView Plug-Ins

<?xml version="1.0" encoding="utf-8"?>

<ArrayOfColorSchemeData xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema">

  <ColorSchemeData Name="Blue_new" Category="Default">

    <Colors>

      <ColorSchemeColorData Name="" R="15" G="111" B="198" />

      <ColorSchemeColorData Name="" R="165" G="194" B="73" />

    </Colors>

  </ColorSchemeData>

</ArrayOfColorSchemeData>

Farbschemas aus der SimView Standalone Anwendung

<SimView>

  <Farbschemas>

    <Schema Name="Rainbow">

      <Color Name="" R="255" G="0" B="0" />

      <Color Name="" R="255" G="128" B="0" />

    </Schema>

  </Farbschemas>

</SimView>

Einfache Farbauflistung

Red

Fuchsia

DarkGoldenrod

#800080

0,255,0

Erstellt ein neues, leeres Farbschema und fügt es der Liste Eigene hinzu

Dupliziert das aktuell selektierte Farbschema und fügt es als Kopie der Liste Eigene hinzu. Dabei wird an den Namen des Farbschemas die Zahl "1" angehängt.

Erstellt aus den Diagrammfarben des aktuell ausgewählten Diagramms ein neues Farbschema und fügt es der Liste Eigene hinzu.

Dabei wird automatisch die Checkbox Namen aktiviert und die vorhandenen Farben zu vorhandenen Reihen zugeordnet (siehe Abbildung 3).

Abbildung 3 - Farben und Namen auslesen

Prägt das aktuell selektierte Farbschema auf das aktuell fokussierte Diagramm auf

Verschiebt die aktuell selektierte(n) Farbe(n) einer Palette eine Position nach oben

Verschiebt die aktuell selektierte(n) Farbe(n) einer Palette eine Position nach unten

Fügt der aktuelle selektierten Farbpalette eine neue Farbe hinzu

Löscht die aktuell selektierte(n) Farbe(n) einer Farbpalette
