Module und Plug-ins > 2manage > SimClient

Inhalt des Kapitels

1. Menü

Im nachfolgenden werden die Buttons aus dem Menü aufgelistet und deren Funktionsweise erklärt.

Button

Beschreibung

button_geaenderte_variablen

Der Button Nur geänderte Variablen zeigen dient als schneller Filter für die Ansicht im Reiter Design.

Wird der Button aktiviert, werden im Bereich Design ausschließlich Variablen angezeigt, die vom Nutzer manuell angepasst wurden.

button_zuruecksetzen

Der Button Zurücksetzen, setzt alle manuell durch den Benutzer getätigten Änderungen zurück und stellt den Ausgangszustand aus der Datenbank wieder her.

Das Zurücksetzen muss über nachfolgenden Dialog bestätigt werden:

dialog_zuruecksetzen

2. Daten hinzufügen und gruppieren

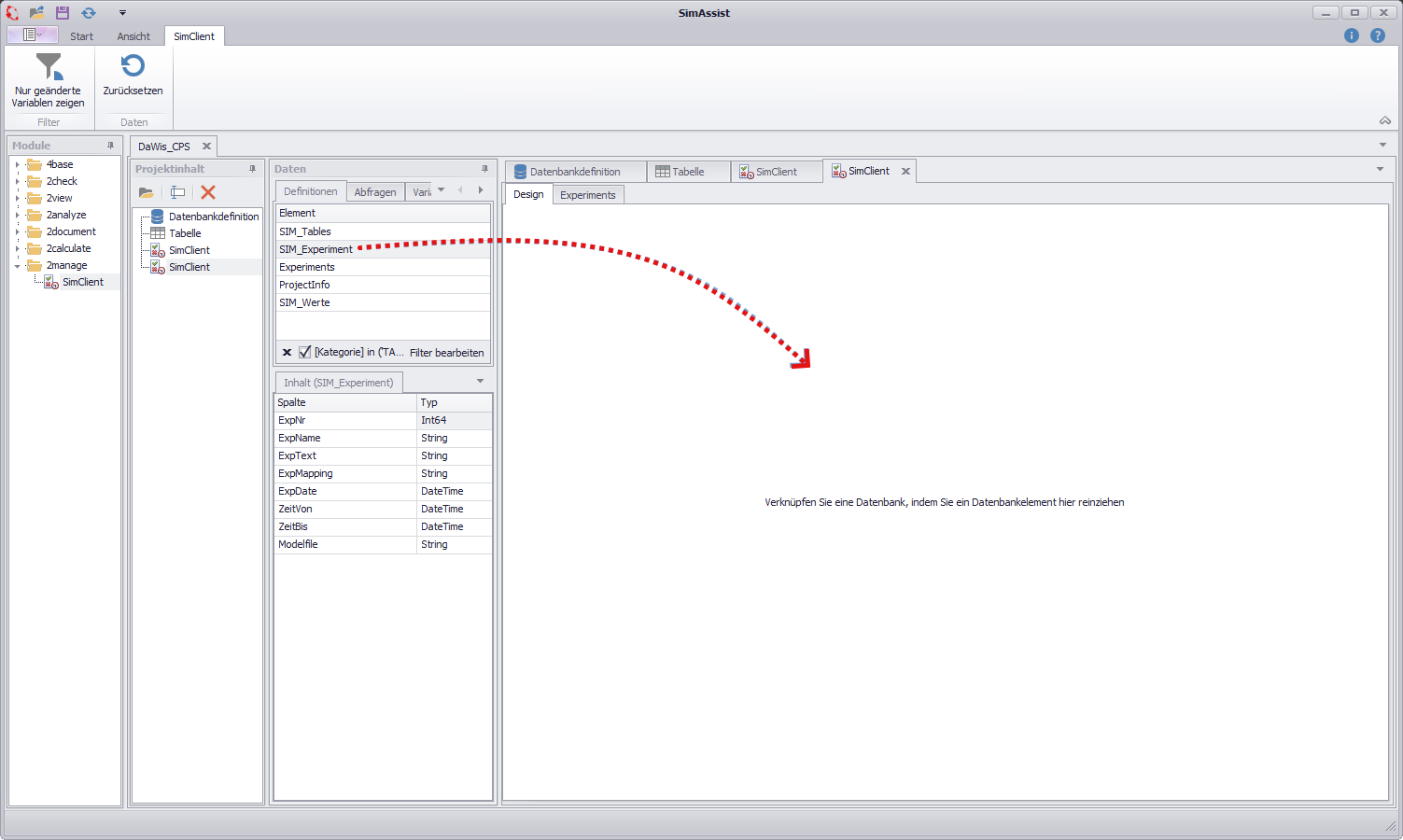

Um Daten zum Plug-in hinzuzufügen, genügt es, die benötigte Tabelle aus dem Datenbereich per Drag&Drop auf das Plug-in Fenster zu ziehen.

uebersicht_design_daten_hinzufuegen_7.0

Abbildung 1 - Daten hinzufügen

Anschließend werden alle in der Tabelle enthaltenen Spalten aufgelistet; mit Hilfe der Gruppierungsfunktion (Kontextmenü) können unterschiedliche Ansichten erzeugt werden (siehe Abbildungen 2 - 4).

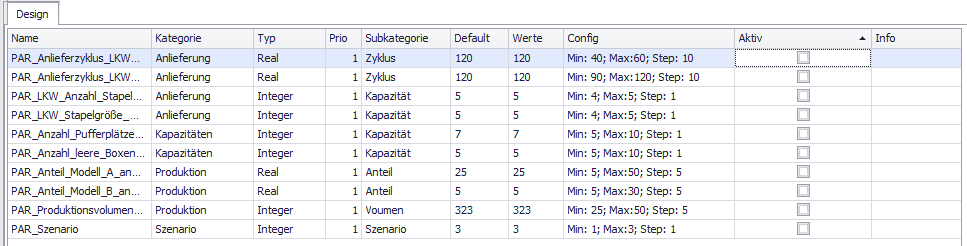

reiter_design_daten_hinzugefuegt

Abbildung 2 - Daten hinzugefügt

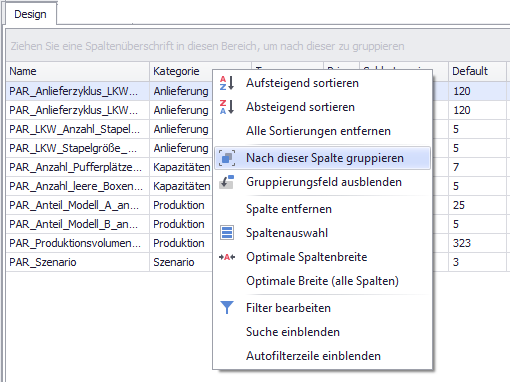

reiter_design_daten_gruppieren

Abbildung 3 - Gruppierung aktivieren

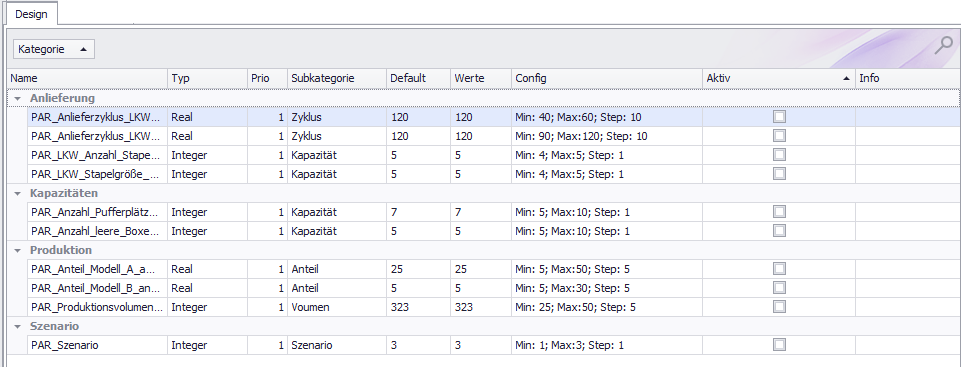

reiter_design_daten_gruppieren_ergebnis

Abbildung 4 - Gruppierung Ergebnis

Die Anordnung sowie die Parametrierung der Spalten muss in der Datenbank definiert werden. Die Tabelle ProjectInfo enthält dabei die nachfolgende, festgelegte Struktur:

project_info_tabelle_DB

Abbildung 5 - Tabelle ProjectInfo

Nachstehende Tabelle dient zur Erklärung der Einträge der Tabelle ProjectInfo:

Wert/Spaltenname	Beschreibung
Exp Nr	Der Wert für die Experimentnummer in dieser Tabelle muss immer "1" betragen
Modelname	Name des Modells
Modeltype	Typ des Modells (wird bei Experimentausführung an das Modell übertragen)
Simulator	Simulationssoftware, die für die Ausführung der Experimente verwendet wird (wird bei Experimentausführung an das Modell übertragen)
Version	Version der Simulationssoftware, die für die Ausführung der Experimente verwendet wird
XML_File	XML-Datei, welche die Struktur, Datentypen, Defaultwerte, Bereiche (inkl. Bereichsgrenzen), Kategorien und Priorisierungen definiert
SimClient	XML-Datei mit Werten, die vom Benutzer für die Experimentparametrierung über die Oberfläche eingegeben wurden
Gendate	Letztes Änderungsdatum der Datenbank

3. Verfügbare Spalten

Nachfolgend werden beispielhaft die verfügbaren Spalten aufgelistet und erklärt. Die Reihenfolge oder Ansicht der Spalten kann dabei beliebig, zum Beispiel durch Gruppierung oder Filterung, angepasst werden.

Wert/Spaltenname	Beschreibung
Name	Zeigt den Namen der Spalte aus der angebundenen Tabelle/Datenbank
Kategorie	Zeigt die in der Konfigurationsdatei (XML) definierten Kategorien
Typ	Zeigt die in der Konfigurationsdatei (XML) definierten Datentypen
Prio	Zeigt die in der Konfigurationsdatei (XML) definierten Prioritäten, nach der die Experimente durchgeführt werden sollen
Subkategorie	Zeigt die in der Konfigurationsdatei (XML) definierten SubKategorien
Default	Zeigt die Standardeinstellung /-werte, wie sie in der Konfigurationsdatei (XML) definiert ist
Werte	Zeigt die Eigenschaften, wie sie vom Benutzer parametriert wurden
Config	Zeigt die Eigenschaften, wie sie in der Konfigurationsdatei (XML) definiert sind
Aktiv	Durch Setzen/Entfernen des Hakens kann die jeweilige Zeile aktiviert/deaktiviert werden. Ist der Haken gesetzt, können die Eigenschaften parametriert werden und die Zeile wird bei der Experimentgenerierung berücksichtigt.
Info	In der Spalte Info können zusätzliche Informationen angezeigt werden.

4. Eigenschaften

Im Bereich Eigenschaften können Variablen parametriert werden. Die Parametrierungsmöglichkeiten, sowie Defaultwerte und erlaubte Werte sind in der XML-Datei in der Datenbank definiert.

Allgemein kann zwischen den beiden Möglichkeiten Werte in einen Bereich oder in Diskrete Werte einzuteilen unterschieden werden:

Typ Bereich:

Bei der Option, Werte in einem bestimmten Bereich anzugeben, muss dieser in der Eingabemaske aus nachfolgender Abbildung definiert werden.

Die Felder Min/Max definieren die untere und obere Grenze der Werte, das Feld Step definiert die Schrittweite.

ansicht_eigenschaften_bereich

Abbildung 6 - Bereich

Typ Disktrete Werte:

Bei der Option, Werte als Diskrete Werte zu definieren, können diese pro Zeile angegeben werden, wie in nachstehender Abbildung dargestellt.

ansicht_eigenschaften_diskrete_werte_mehrere

Abbildung 7 - Diskrete Werte
