Der Diagrammtyp Chord stellt Daten in einem übersichtlichen Chord Chart dar.
Inhalt des Kapitels
Interpretation der Visualisierung
Mittels Chord Chart lassen sich schnell Zusammenhänge zwischen unterschiedlichen Datensätzen erkennen, genauer erfolgt eine Visualisierung der Verbindungen zwischen Datensätzen.
Doch nicht nur die Verbindungen wird visualisiert, durch eine weitere Ebene der Darstellung ist es möglich, deren Gewichtungen zu verdeutlichen.

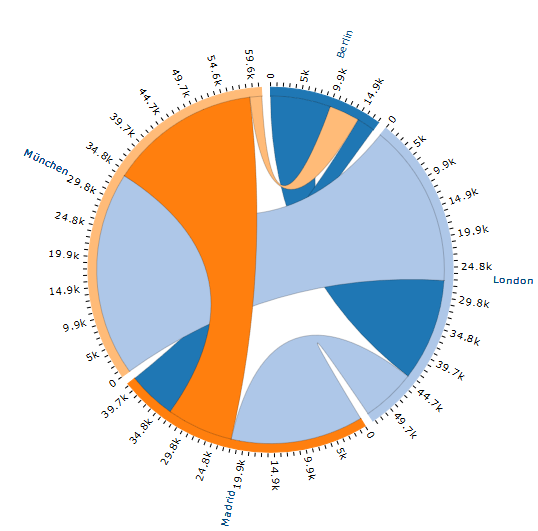

Abbildung 1 zeigt ein durch SimVis erzeugtes Chord Chart. Deutlich zu erkennen sind die unterschiedlichen, durch verschiedene Farben abgetrennten Datensätze, zwischen denen Verbindungen existieren.
Darüber hinaus wird deutlich, dass die einzelnen Flächen unterschiedliche Größen aufweisen und damit die Gewichtung der zugrundeliegenden Datensätze visualisieren.
Eine genauere Anleitung zur Interpretation der Darstellung erhalten Sie im Abschnitt Interpretation der Visualisierung.
Abbildung 1 - Chord Diagramm
Wichtig ist, wie Sie die einzelnen Spalten Ihrer Datenquelle auf die verschiedenen Knotenpunkte verteilen – dies beeinflusst direkt die Visualisierung. Es stehen Ihnen drei unterschiedliche Knotenpunkte zur Verfügung:
•Start: Der Bereich Start nimmt diejenigen Werte auf, von denen Verbindungen ausgehen.
•Ziel: Der Bereich Ziel gibt an, zu welchen Werten die Verbindungen führen.
•Wert: Der Bereich Wert ist für die Gewichtung zuständig, sprich die numerischen Werte der Spalte im Bereich Wert legen die Dimension der zugehörigen Verbindung fest
Abbildung 2 - Knotenpunkte Chord
Sobald Sie die Spalten auf die unterschiedlichen Knotenpunkte verteilt haben, können Sie mittels Klick auf den Button OK oder Anwenden das Diagramm erstellen.

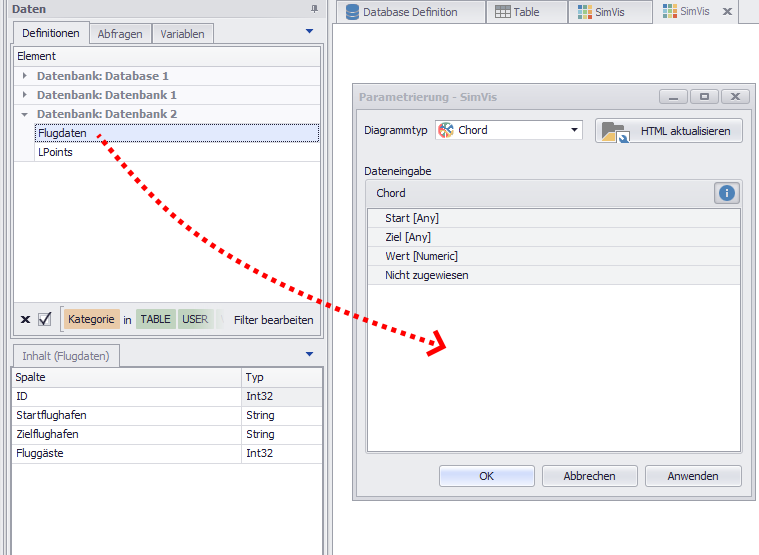

Abbildung 3 - Daten anbinden |

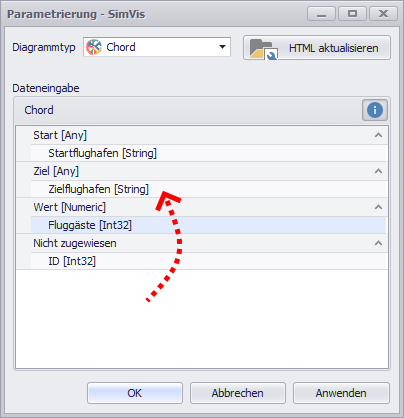

Abbildung 4 - Spalten verteilen |
Interpretation der Visualisierung
Um die Visualisierung korrekt interpretieren zu können, ist es zunächst wichtig, die entsprechenden Informationen, welche die Darstellung liefert, zu verstehen.
Die nachfolgende Abbildung zeigt eine Visualisierung, welcher ein fiktiver Datensatz mit Fluggastdaten zugrunde liegt, anhand dessen nun die Interpretation erklärt werden soll.
Abbildung 5 - Chord Diagramm Visualisierung
Dieser Datensatz enthält Flugverbindungen, zu denen jeweils angegeben ist, von welchem Flughafen Sie ausgehen, welcher Zielflughafen angesteuert wird und wie viele Fluggäste über diese Verbindung befördert werden.
Tabellarisch dargestellt zeigt sich der soeben beschriebene Datensatz wie auf Abbildung 6 zu sehen. Die drei Spalten wurden wie folgt auf die Knotenpunkte verteilt (siehe Abbildung 7).
Abbildung 6 - Chord Diagramm Daten |
Abbildung 7 - Chord Diagramm Knotenpunkte |
SimAssist hat die Datensätze anhand der Spalte Zielflughafen verknüpft, da diese Spalte dem Knotenpunkt Ziel zugeordnet wurde. Demnach ergibt sich folgender Zusammenhang, den die Visualisierung in Abbildung 8 darstellt:
Abbildung 8 - SimVis Chord Interpretation 1 |
Die einzelnen Farben stellen die einzelnen Startflughäfen dar, so zeigt sich beispielsweise der auf nebenstehender Abbildung markierte Startflughafen Madrid durch eine orangene Farbe definiert.
Die einzelnen Pfade in unterschiedlichen Dicken und Farben im Inneren des Kreises symbolisieren die Verbindungen zwischen den Flughäfen.
Demnach hat der hier markierte Startflughafen Madrid Verbindungen zu den Flughäfen Berlin, München und London.
Verbindungen, die in derselben Farbe gehalten sind wie der Startflughafen selbst, stehen für ausgehende Verbindungen, andersfarbige Pfade stellen eingehende Verbindungen dar.
Demnach besitzt Madrid in diesem Beispiel eine ausgehende Verbindung nach München sowie zwei eingehende Verbindungen aus Berlin und London.
Die Dicke der Pfade steht direkt im Verhältnis zur Anzahl der Flugreisenden der entsprechenden Verbindung.
Demnach ist auf einen Blick zu erkennen, dass etwa deutlich mehr Fluggäste aus London als aus Berlin in Madrid ankommen. |
Abbildung 9 - SimVis Chord Interpretation 2 |

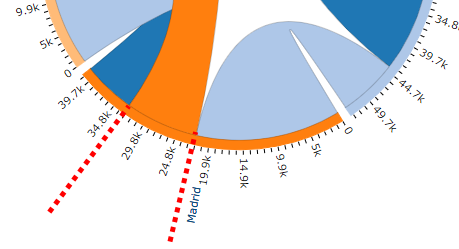

Die Anzahl der entsprechenden Fluggäste lässt sich mittels der Skala, die jedem Startflughafen zugeordnet ist, ablesen.
Im nebenstehenden Beispiel zählt die hellblaue eingehende Verbindung ca. 22.000 Fluggäste, während die ausgehende orange Verbindung rund 11.000 Fluggäste aufweist. |
Abbildung 10 - SimVis Chord Interpretation 3 |

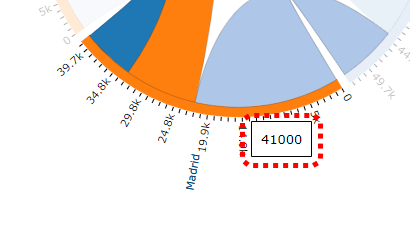

Um nun die Gesamtanzahl sowohl der ankommenden als auch der abreisenden Fluggäste zu erfahren, können Sie den Mauszeiger über den Bereich des gewünschten Startflughafens bewegen (siehe nebenstehende Abbildung).
In einem Popup-Fenster erhalten Sie daraufhin die erwartete Information, im aktuellen Beispiel wären dies 41.000 Fluggäste. |
