Im Folgenden finden Sie die Anleitung zum Plug-in Sorter.

Inhalt des Kapitels

1. Einführung in das Plug-in

1.1 Funktion

1.2 Features

1.3 Einordnung in die Gesamtsoftware

1.3.1 Modulzugehörigkeit

1.3.2 Verknüpfungen zu anderen Plug-ins

2. Interface und Aufbau

3.5 Füllstandsdiagramm

1. Einführung in das Plug-in

1.1 Funktion

Bei der Aufnahme der technischen Daten bzw. bei der Auslegung von Schalensortersystemen z.B. für planerische Aufgabenstellungen oder Simulationsstudien, ist es oft sehr hilfreich, schnell und einfach, statische Berechnungen

von typischen Leistungskennzahlen anhand der vorgegebenen technischen Daten ermitteln zu können.

Das Plug-in Sorter stellt hierzu eine Vielzahl von statischen Berechnungen und eine grafische Darstellung zur Verfügung.

1.2 Features

Sorter ist als Plug-in in SimAssist eingebunden.

Dem modularen Grundgedanken entsprechend steht die volle Funktionalität des SimAssist-Hauptmenüs zur Verfügung und es können beispielsweise mehrere Instanzen des Plug-ins angelegt werden oder das Projekt gespeichert

und zu einem späteren Zeitpunkt wieder geöffnet werden. Auch eine Anbindung an die Powerpoint- und die Reporting-Schnittstelle zur Dokumentation ist vorhanden.

1.3 Einordnung in die Gesamtsoftware

1.3.1 Modulzugehörigkeit

Das Plug-in Sorter ist Bestandteil des Moduls 2calculate, das darüber hinaus noch die Plug-ins Monorail, und RBG enthält.

Sorter steht Ihnen demnach zur Verfügung, wenn sie das Modul 2calculate für SimAssist lizenziert haben.

1.3.2 Verknüpfungen zu anderen Plug-ins

Das Plug-in Sorter bietet eine Verknüpfung zu den Plug-ins Powerpoint und Reporting. So können die Ergebnisse der Berechnung aus dem Sorter-Plug-in in eine Präsentation oder in einen Report überführt werden.

2. Interface und Aufbau

sorter_overview_neu_gegliedert_2_7.0

Abbildung 1 - Interface

Der Aufbau des Plug-ins Sorter ist in 2 Bereiche gegliedert (siehe Abbildung 1). Im oberen Bereich befindet sich das Menü mit der Möglichkeit, das Diagramm zu exportieren.

Darunter befindet sich der Kennzahlenbereich, welcher in fünf Abschnitte untergliedert ist, welche im Folgenden erklärt werden.

•Sorter

•Einwurfvorgang

•Schalen

•Beladung

•Füllstandsdiagramm

3. Bedienung

Im Folgenden werden die einzelnen Bereiche des Sorter-Plug-ins näher erläutert.

3.1 Sorter

Daten Sorter

Hier können allgemeine Daten des Sorters eingegeben werden

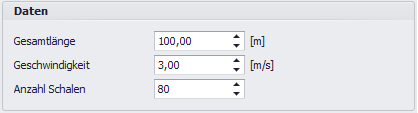

sorter_daten_neu

Abbildung 2 - Daten Sorter

Name	Beschreibung	Min-Wert
Gesamtlänge	Die Länge der Strecke des Sorters	> 0 m
Geschwindigkeit	Die Geschwindigkeit, die der Sorter während der Betriebszeit erreicht	> 0 m/s
Anzahl Schalen	Die Anzahl der Schalen, die sich auf der Strecke des Sorters befinden	> 0

Leistung Sorter

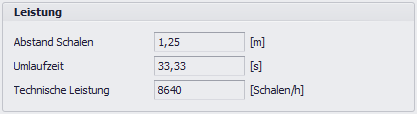

sorter_leistung_neu

Abbildung 3 - Leistung Sorter

Name	Beschreibung
Abstand Schalen	die Länge zwischen dem Bug der ersten Schale und dem Bug der zweiten Schale
Umlaufszeit	beschreibt die Zeit die von einer Schale benötigt um den Sorter einmal zu umlaufen
Technische Leistung	enthält die Anzahl der Schalen die in einer Stunde an einem bestimmten Punkt vorbeilaufen

3.2 Einwurfvorgang

Daten

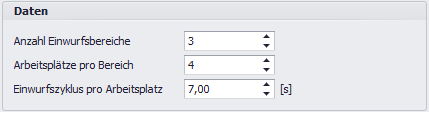

einwurfvorgang_daten

Abbildung 4 - Daten Einwurfvorgang

Name	Beschreibung	Min-Wert
Anzahl Einwurfsbereiche	Die Einwurfsbereiche, die den Sorter in gleichen Abständen befüllen	> 0
Arbeitsplätze pro Bereich	Die Anzahl der Arbeitsplätze pro Einwurfsbereich	> 0
Einwurfszyklus pro Arbeitsplatz	Der Zeitraum nach der Befüllung eine Schale bis zur Befüllung der nächsten Schale, der an einem Arbeitsplatz benötigt wird	> 0 s

Leistung

einwurfvorgang_leistung

Abbildung 5 - Leistung Einwurfvorgang

Name	Beschreibung
Einwurf Intervall	gibt an in welchem Abstand die Schalen befüllt werden können bezüglich dem angegeben Einwurfszyklus und der technischen Daten des Sorters (Geschwindigkeit/Länge).
maximaler Einwurfszyklus	gibt an welcher schnellstmögliche Einwurfszyklus für jeden einzelnen Arbeitsplätze möglich wäre, bezüglich der technischen Daten des Sorters (Geschwindigkeit/Länge).

3.3 Schalen

Daten

schalen_daten

Abbildung 6 - Daten Schalen

Name	Beschreibung	Min-Wert
Kreisende Schalen	Kreisende Schalen sind befüllte Schalen, die nicht im zugehörigen Auswurfsbereich abgeworfen wurden und den Sorter einmal umkreisen, bis zum ursprünglichen Abwurfsbereich, in dem sie dann abgeworfen werden	0 %
Einwurfsbereichsgüte	Einwurfsbereichsgüte sind befüllte Schalen, die nicht im zugehörigen Auswurfsbereich abgeworfen, sondern auf die nachfolgenden Abwurfsbereiche verteilt werden	0 %

Leistung

schalen_leistung

Abbildung 7 - Leistung Schalen

Name

Beschreibung

Min-Wert

Systemleistung Schalen

Gibt die Schalenanzahl an die pro Stunde befüllt werden kann.

Wenn der Sorter mehr als einen Einwurfsbereich besitzt beeinflussen die Felder Kreisende Schalen und Einwurfsbereichsgüte (siehe Abbildung 4) die Leistung.

0 %

3.4 Beladung

Daten

beladung_daten

Abbildung 8 - Daten Beladung

Name	Beschreibung	Min-Wert
Mehrplatzbelegung	Der prozentuale Anteil der Schalen, der durch Mehrplatzbelegung betroffen ist	0 %
Kapazität pro Schalen	Die Kapazität pro Schale entspricht dem maximalen Füllstand einer Schale	> 0

Leistung

beladung_leistung

Abbildung 9 - Leistung Beladung

Name

Beschreibung

Systemleistung Teile

Anzahl der Teile, die pro Stunde in die Schalen gefüllt werden können.

wird berechnet Basierend auf Systemleistung Schalen (siehe Abbildung 8) und unter Berücksichtigung der Felder Mehrplatzbelegung und Kapazität pro Schale (siehe Abbildung 5)

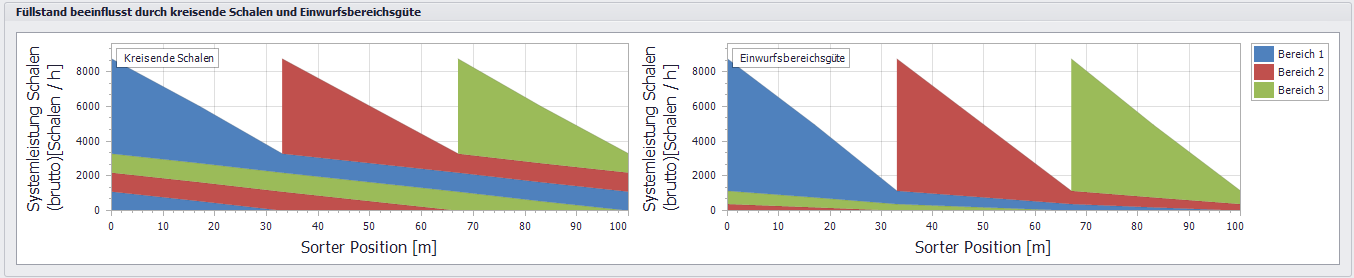

3.5 Füllstandsdiagramm

füllstand_beeinflusst_neu

Abbildung 10 - Grafische Darstellung des Füllstands
