Diese sind einerseits definiert über die technischen Daten der Komponenten und anderseits über die definierten Anfahrpositionen innerhalb eines Referenzspiels.

Das Plug-in Cranes bietet die Möglichkeit diese Spielzeitberechnungen, grafisch unterstützt, schnell durchführen und einfach gegenüberstellen zu können.

1.2 Features

RBG ist als Plug-in in SimAssist eingebunden. Dem modularen Grundgedanken entsprechend steht die volle Funktionalität des SimAssist-Hauptmenüs zur Verfügung und es können beispielsweise mehrere Instanzen des Plug-ins angelegt werden

oder das Projekt gespeichert und zu einem späteren Zeitpunkt wieder geöffnet werden. Auch eine Anbindung an die Powerpoint- und die Reporting-Schnittstelle zur Dokumentation ist vorhanden.

1.3 Einordnung in die Gesamtsoftware

1.3.1 Modulzugehörigkeit

Das Plug-in RBG ist Bestandteil des Moduls 2calculate, das darüber hinaus noch die Plug-ins Monorail und Sorter enthält.

RBG steht Ihnen demnach zur Verfügung, wenn sie das Modul 2calculate für SimAssist lizenziert haben.

1.3.2 Verknüpfungen zu anderen Plug-ins

Das Plug-in RBG bietet eine Verknüpfung zu den Plug-ins Powerpoint und Reporting. So können die Ergebnisse der Berechnung aus dem RBG-Plug-in in eine Präsentation oder in einen Report überführt werden.

2. Interface und Aufbau

rbg_übersicht_7.0

Abbildung 1 - Interface RBG

Der Aufbau des Plug-ins RBG ist in 3 Bereiche gegliedert (siehe Abbildung 1). Im oberen Bereich befindet sich das Menü. Die einzelnen Buttons werden im Verlauf dieser Hilfe genauer erklärt.

Darunter befindet sich der Bereich Parameter, in dem benutzerdefinierte Parameter für das RBG und das Warenhaus angegeben werden können.

Den größten Teil des Plug-ins nimmt der Arbeitsbereich ein. Dieser kann einen oder mehrere Tabs (Neue Seite 1) enthalten. Jeder dieser Tabs ist unterteilt in die Elemente Punkte, Zyklus und Details.

Im unteren Bereich des Arbeitsbereichs befindet sich der Diagrammbereich mit der Visualisierung der erstellten Punkte.

Dieser Bereich ist interaktiv, d.h. es können über das Kontextmenü ebenfalls weitere Punkte hinzugefügt oder bestehende bearbeitet werden.

3. Bedienung

Nachfolgend werden die einzelnen Bedienelemente aufgelistet und erklärt.

3.1 Menü

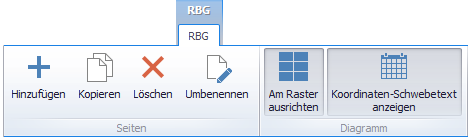

In untenstehender Tabelle werden die Buttons des Menüs (siehe Abbildung 2) aufgelistet und erklärt.

rbg_menü_neu

Abbildung 2 - RBG Menü

Button	Beschreibung
	Fügt einen neuen Tab zum Arbeitsbereich hinzu
	Kopiert den aktuell ausgewählten Tab im Arbeitsbereich und fügt diesen hinzu
	Löscht den aktuell ausgewählten Tab aus dem Arbeitsbereich
	Öffnet einen Dialog zum Umbenennen des aktuell ausgewählten Tabs
	Aktiviert/Deaktiviert die Ausrichtung der Elemente am Raster im Diagrammbereich
	Aktiviert/Deaktiviert das Anzeigen von Koordinaten der Elemente im Diagrammbereich

3.2 Parameter

In untenstehender Tabelle werden die Einträge des Feldes Parameter (siehe Abbildung 3) aufgelistet und erklärt.

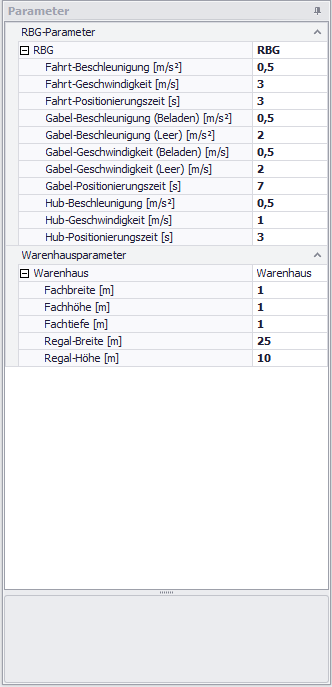

rbg_parameter

Abbildung 3 - Parameter

Parameter	Beschreibung
RBG Parameter
RBG	Name des Regalbediengerätes
Fahrt-Beschleunigung [m/s²]	Die Beschleunigung des RBG für die Fahrt entlang der X-Achse in [m/s²]
Fahrt-Geschwindigkeit [m/s]	Die Geschwindigkeit des RBG, mit der es sich entlang der X-Achse bewegt in [m/s]
Fahrt-Positionierungszeit [s]	Die Positionierungszeit, nachdem das RBG entlang der X-Achse gefahren ist in [s]
Gabel-Beschleunigung (Beladen) [m/s²]	Die Beschleunigung der beladenen Gabel entlang der Z-Achse in [m/s²]
Gabel-Beschleunigung (Leer) [m/s²]	Die Beschleunigung der unbeladenen Gabel entlang der Z-Achse in [m/s²]
Gabel-Geschwindigkeit (Beladen) [m/s]	Die Geschwindigkeit der Gabel mit Ladung in [m/s]
Gabel-Geschwindigkeit (Leer) [m/s]	Die Geschwindigkeit der Gabel ohne Ladung in [m/s]
Gabel-Positionierungszeit [s]	Die Positionierungszeit, nachdem das RBG die Gabel entlang der Z-Achse bewegt in [s]
Hub-Beschleunigung [m/s²]	Die Beschleunigung des RBG für den Hub entlang der Y-Achse in [m/s²]
Hub-Geschwindigkeit [m/s]	Die Geschwindigkeit des RBG, mit der es entlang der Y-Achse hebt in [m/s]
Hub-Positionierungszeit [s]	Die Positionierungszeit, nachdem das RBG entlang der Y-Achse gehoben hat in [s]
Warenhausparameter
Warenhaus	Name des Warenhauses
Fachbreite [m]	Die Breite eines Fachs innerhalb eines Ganges in [m]
Fachhöhe [m]	Die Höhe eines Fachs innerhalb eines Ganges in [m]
Fachtiefe [m]	Die Tiefe eines Fachs innerhalb eines Ganges in [m]
Regal-Breite [m]	Die Breite eines Regals in [m]
Regal-Höhe [m]	Die Höhe eines Regals in [m]

3.3 Arbeitsbereich

3.3.1 Punkte

In diesem Abschnitt können über den Button Hinzufügen Punkte erstellt werden und anschließend deren Koordinaten in den Spalten X und Y eingetragen werden (siehe Abbildung 4).

rbg_punkte

Abbildung 4 - Punkte hinzufügen

3.3.2 Zyklus

Im Abschnitt Zyklus können aus vorhandenen Punkten Zyklen erstellt werden. Dazu wählt man zunächst den gewünschten Punkt aus dem Dropdownfeld aus und klickt anschließend auf den Button Hinzufügen.

Über die Dropdowns in der Spalten Aktion und Tiefe lässt sich der jeweilige Zyklus konfigurieren (siehe Abbildungen 5a und 5b). Sobald ein Zyklus angelegt wird, erscheint der zugehörige Punkt im Diagrammbereich.

rbg_zyklus

Abbildung 5 - Zyklus hinzufügen

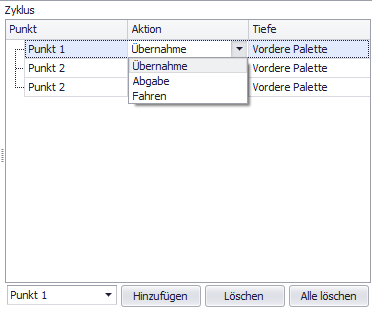

rbg_zyklus_2

Abbildung 5a - Aktion festlegen

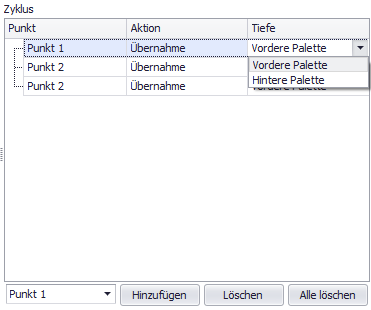

rbg_zyklus_1

Abbildung 5b - Tiefe festlegen

3.3.3 Details

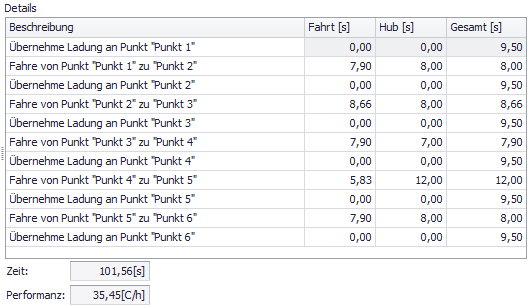

In diesem Bereich werden die Details der angelegten Zyklen sowie die die Zeiten für Fahr- und Hub-Vorgänge tabellarisch aufgelistet. Darunter werden die Kennzahlen Gesamtzeit und Performanz dargestellt (siehe Abbildung 6).

rbg_details

Abbildung 6 - Details

3.3.4 Diagrammbereich

Im Diagrammbereich wird ein interaktives Diagramm angezeigt.

Durch Gedrückthalten der Maustaste kann das Diagramm beliebig verschoben werden, mit gedrückter [STRG]-Taste und durch gleichzeitiges Bewegen des Mausrades kann in das Diagramm hinein- bzw. herausgezoomt werden.

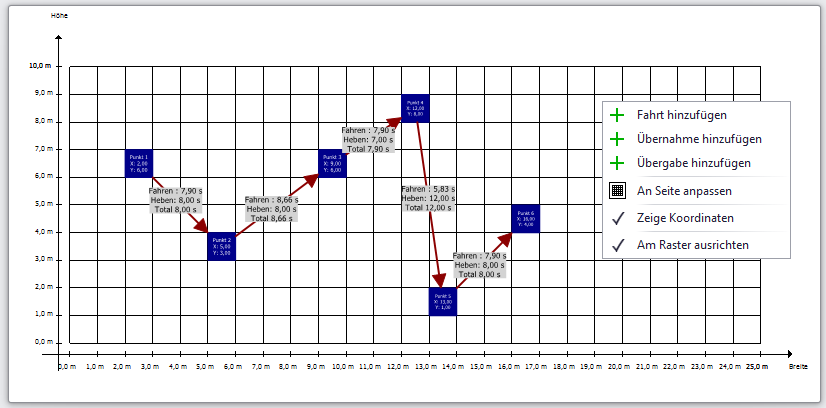

Ein Diagramm kann auf zwei Arten erstellt werden. Einmal, wie in 3.3.2 Zyklus beschrieben und einmal über das Kontextmenü des Diagramms (siehe Abbildungen 7).

Klickt man auf den Eintrag Fahrt/Übernahme/Übergabe hinzufügen, wird dieser an der Stelle des Cursors der Maus zum Diagramm hinzugefügt und in die Listen in den Bereichen Punkte, Zyklus und Details um den hinzugefügten Punkt erweitert.

rbg_diagramm_3_5.0

Abbildung 7 - Punkt über Kontextmenü hinzufügen

Klickt man mit der rechten Maustaste auf einen Punkt, können weitere Aktionen durchgeführt werden (siehe Abbildung 8).

rbg_diagramm_4_5.0

Abbildung 8 - Kontextmenü eines Punktes
