Pivot Diagramm > Mehrfachverwendung von Spalten

Seit SimAssist Version 6.0 ist es möglich (im Plug-in SimChart) eine Spalte, welche zuvor als Datenquelle zum Plug-in hinzugefügt wurde, mehrfach zu verwenden.

Die gewünschte Spalte kann wie gewohnt per Drag&Drop aus dem Inhaltsbereich auf die Pivot-Felder gezogen werden (vgl. Abbildung 1-3).

mfv_spaltenverteilung_1_7.0

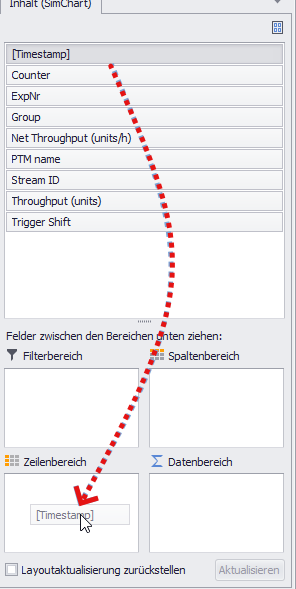

Abbildung 1 - Spaltenverteilung per Drag&Drop

mfv_spaltenverteilung_2_7.0

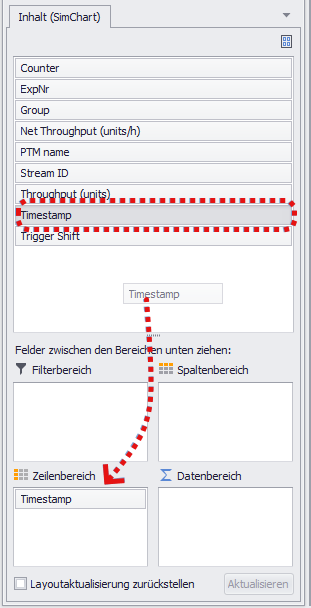

Abbildung 2 - Spaltenverteilung per Drag&Drop

mfv_spaltenverteilung_3_7.0

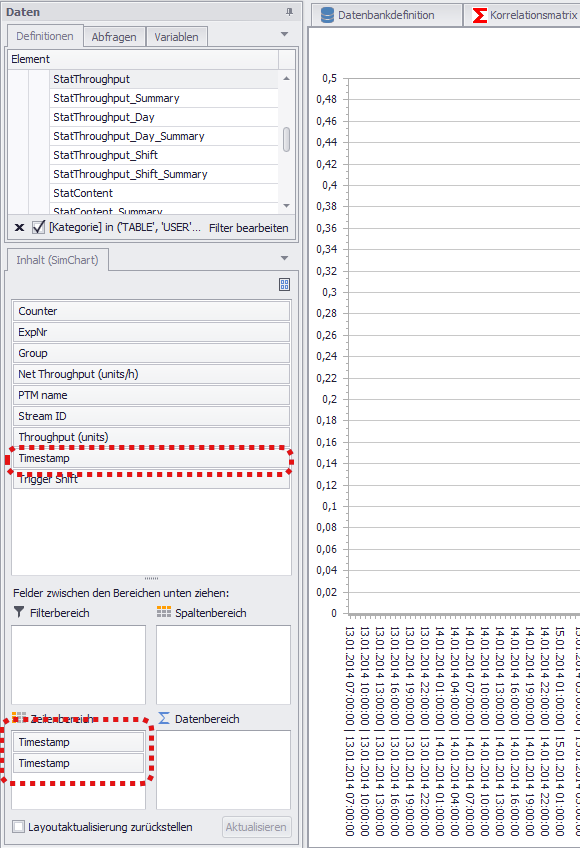

Abbildung 3 - Spaltenverteilung per Drag&Drop

Die Spalte ist nach dem Drag&Drop Vorgang weiterhin im Inhaltsbereich verfügbar und kann so erneut für die Diagrammerstellung genutzt werden.

So kann zum Beispiel eine Spalte mit Datetime-Werten mehrfach in den Zeilenbereich gezogen werden und über die Gruppierungsfunktion sowohl Tage als auch die jeweiligen Stunden des Tages auf der X-Achse angezeigt werden.

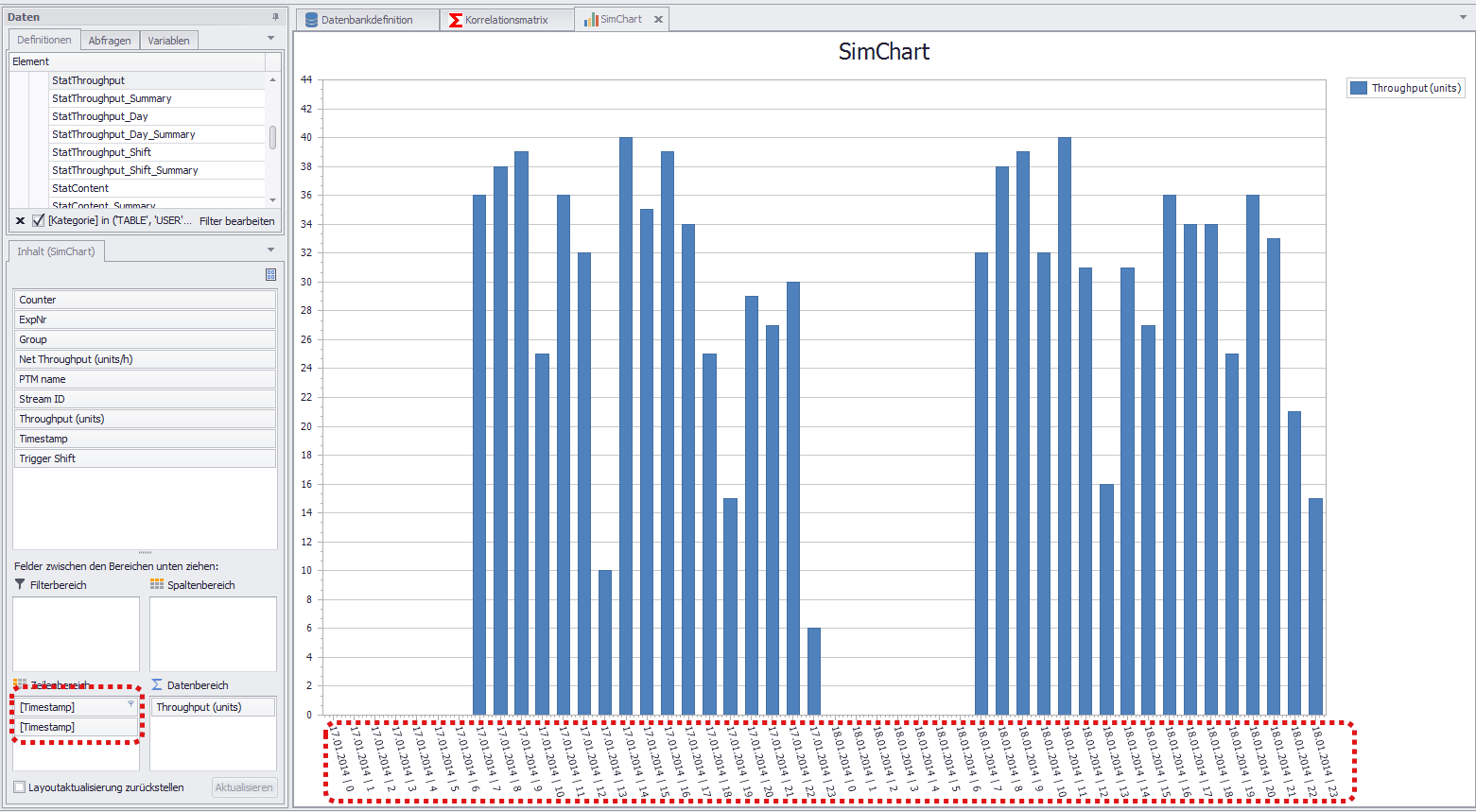

In Abbildung 4 wurde die erste Timestamp-Spalte nach Tagen, die zweite nach Stunden gruppiert. Die aktive Gruppierung ist an den "[ ]" beim Namen der Spalte zu erkennen.

mfv_gruppierung_datum_stunde_7.0

Abbildung 4 - Gruppierung nach Tag und Stunde
