Ein Klick auf den Button Einstellungen übertragen im Menüband von SimChart öffnet einen Dialog, mit dem Einstellungen aus dem gerade verwendetem Plug-in ausgelesen und auf andere Plug-ins im Projekt aufgeprägt werden können.
Abbildung 1 - Einstellungen übertragen
Einstellungen aus dem aktuell fokussierten Plug-in können über den Button Einstellungen lesen ausgelesen werden.
Wahlweise kann auch das gewünschte Plug-in, aus dem die Einstellungen gelesen werden sollen, per Drag&Drop auf den Einstellungsdialog gezogen werden.
In der Spalte Element sind Diagrammbereiche aufgelistet, aus denen Einstellungen ausgelesen / aufgeprägt werden können.
In der Spalte Wert werden die entsprechenden Einstellungen aufgelistet.

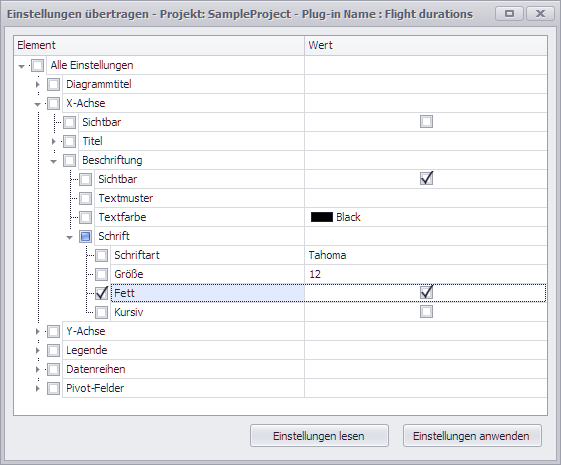

Um Einstellungen auszulesen oder aufzuprägen müssen in beiden Spalten die gewünschten Felder/Einstellungen markiert werden.
Abbildung 2 - Einstellungen markieren
Um die Einstellungen auf ein oder mehrere SimChart-Plug-ins aufzuprägen, müssen die gewünschten Plug-ins im Projektinhaltsbereich markiert und anschließend im Dialog auf Einstellungen anwenden geklickt werden.
Im Abschnitt Pivot Felder können die darin enthaltenen Reihen entweder auf oder absteigend (numerisch oder alphabetisch) sortiert werden.
Zusätzlich hat kann hier eine benutzerdefinierte Sortierung erfolgen. Dazu muss zunächst die Benutzerdefinierte Reihenfolge ausgewählt werden.
Abbildung 3 - Benutzerdefinierte Sortierung
Ein Klick auf den Button mit den drei Punkten
öffnet einen neuen Dialog, in dem die Reihen beliebig sortiert und neu angeordnet werden können.
Abbildung 4 - Benutzerdefinierte Sortierung

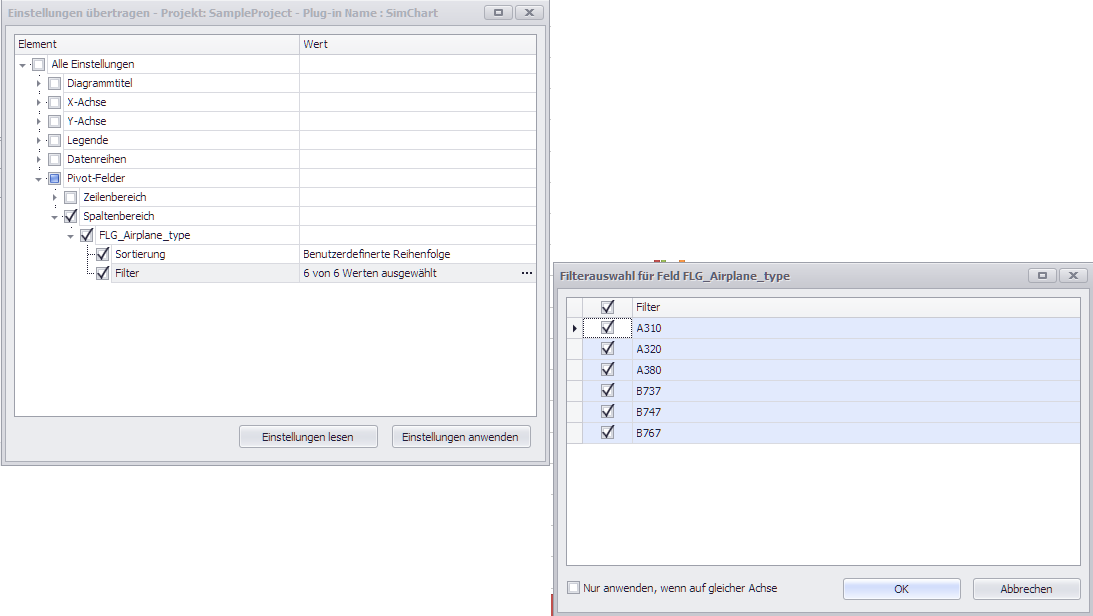

Über die Einstellung Filter können Filterkriterien des jeweiligen Feldes/der jeweiligen Spalte ausgelesen oder aufgeprägt werden
Abbildung 5 - Filter lesen/aufprägen
