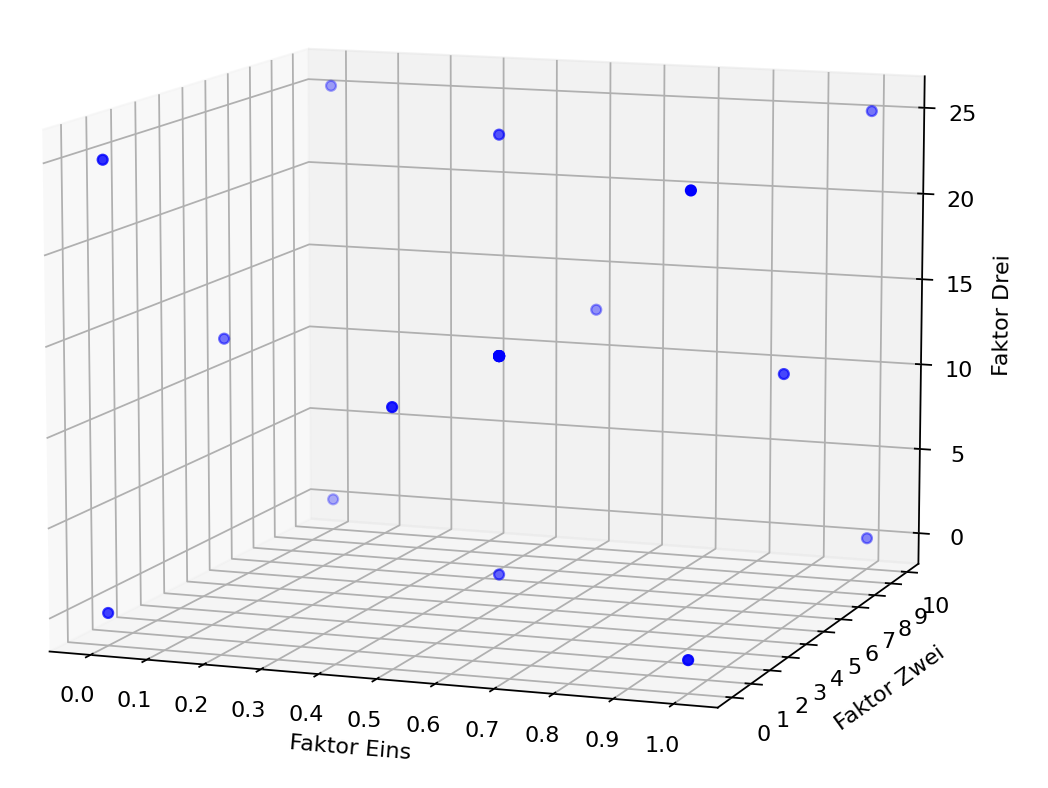

Abbildung 1 - Central Composite Design

Beschreibung:

Das Central Composite Design fügt dem 2k-Design weitere Experimentpunkte hinzu.

Bei diesen handelt es sich um Axialpunkte sowie einen Zentralpunkt.

Der Zentralpunkt stellt die Mitte zwischen allen minimalen und maximalen Ausprägungen dar, wodurch die oftmals tatsächlichen Produktionsbedingungen im Experimentdesign repräsentiert werden können.

Durch das Hinzufügen der Axialpunkte lässt sich der Wirkungsraum noch einmal wesentlich besser abdecken als durch das -Design.

Außer bei extrem langen Modelllaufzeiten sollte das Central Composite Design dem -Design bei Screening- oder ersten allgemeinen Untersuchungen immer vorgezogen werden, da die Präzision des Experimentdesigns bereits durch das Hinzufügen von wenigen Experimentpunkten deutlich verbessert wird.

Nebenstehende Abbildung stellt den Faktorraum des Central Composite Designs dar.

Parametrierung:

Duplikate überspringen/erzeugen:

Werden beim Generieren der Experimente Duplikate (bereits erstellte Experimente mit gleicher Parametrierung) gefunden, werden diese, je nach Einstellung entweder übersprungen oder es wird ein Duplikat zum bereits bestehenden Experiment erzeugt und zur Experimentliste hinzugefügt

Designtype:

Hier kann über das Dropdown zwischen den Typen CCF und CCI gewählt werden

CCF: "Face Centered":

In this design the star points are at the center of each face of the factorial space, so α = ± 1.

This variety requires 3 levels of each factor.

Augmenting an existing factorial or resolution V design with appropriate star points can also produce this design.

CCI: "Inscribed":

For those situations in which the limits specified for factor settings are truly limits, the CCI design uses the factor settings as the star points and creates a factorial or fractional factorial design within those limits (in other words, a CCI design is a scaled down CCC design with each factor level of the CCC design divided by α to generate the CCI design).

This design also requires 5 levels of each factor.

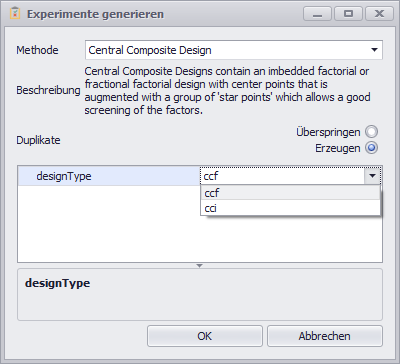

Abbildung 2 - Dialog Central Composite Design
